いきさつ

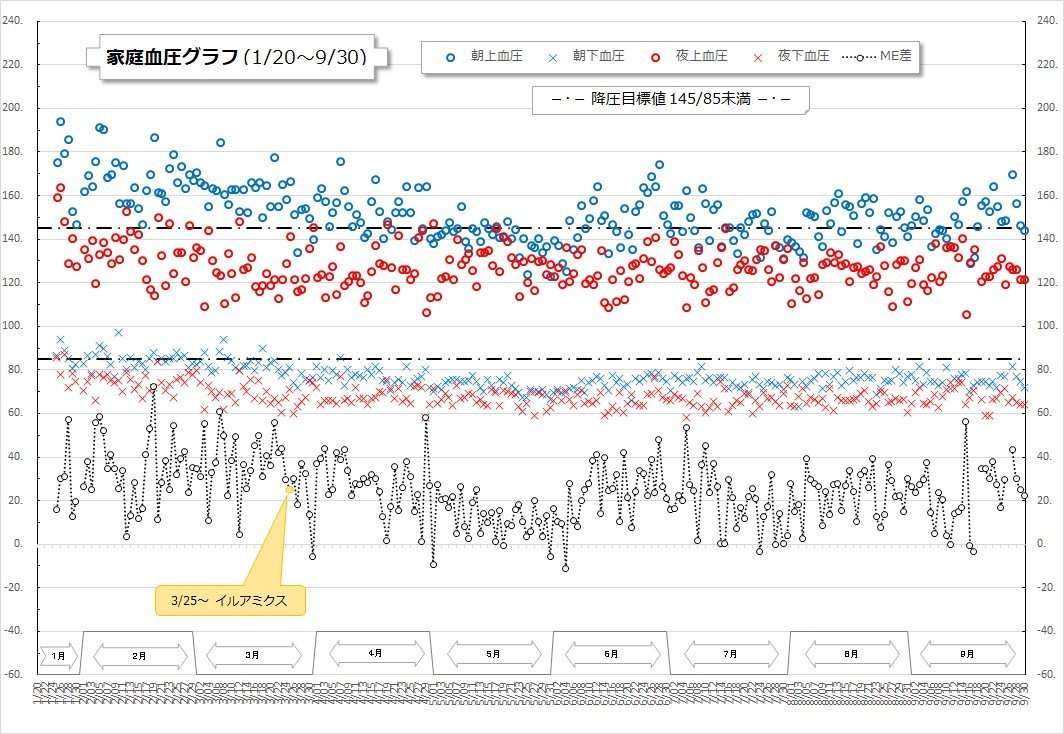

 現在の血圧管理手帳のグラフは下図。

  • 昨日・今日の血圧値で一喜一憂することはないので、薬を飲み始め,血圧計を買った1月からのグラフにして傾向をみている...
    • Excelで何ヶ月分のグラフができるか‥‥ を知りたいこともある。
  • 横軸の日付は‥‥ 見えなくてもよいが、月の変わり目は知りたいので
    1. 奇数月は -60、偶数月は -40の値を関数で入力し、
      • "=IF(MOD(MONTH(測定日),2)=0,-40,-60)"
    2. Excelの挿入 タブ/図 グループの[図形]で f:id:ogohnohito:20201008175553p:plain:h16(ブロック矢印/左右矢印)に "x月" を入力している。(全て手作業)
  • この作業が結構面倒なので、最近は日付だけのグラフデータを1ヶ月分先に作成,その日、、、のデータを随時入力している。

改・グラフ

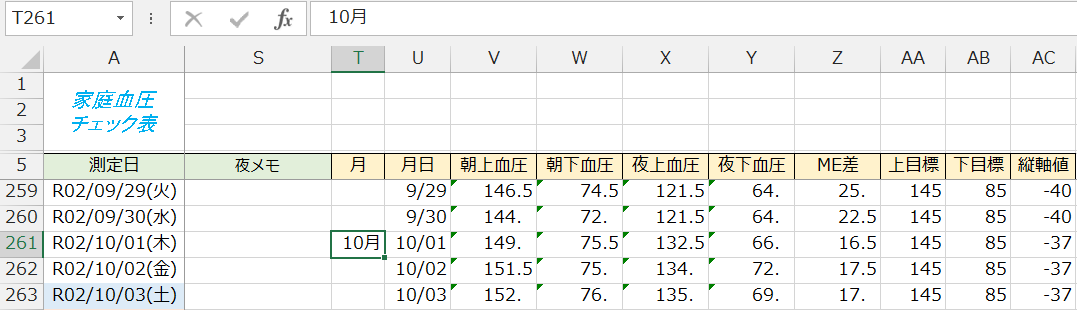

グラフデータ

  1. 「月日」の前に "月" という項目を作り、
  2. 毎月 1日のみに、その月を手入力する。(例:10月)
    • 関数で作れないこともない*1 が、月1回なので(忘れなければ)手入力の方が簡単かも...
    • グラフデータの1行目が1日でない場合は、1行目に手入力する
  3. 「縦軸値」は無くてもよいが、月で凹凸していた方がわかりやすいので、奇数月は -40、偶数月は -37 に変更した。

グラフの設定変更

  • グラフデータの範囲:T列~AC列に変更する。
  • 横(項目)軸ラベル:
    1. [編集]をクリックし、
    2. 軸ラベルの範囲:T列~U列になっているのを確認する。
  • 縦軸のメモリ:最小値を -40に変更する。
  • 横(項目)軸の軸のオプション/ラベル:☑複数レベルの項目軸ラベル にチェックを入れる。

完成したグラフ

編集後記

 「改・血圧管理手帳のグラフ化」は今回で終了とするため、初回の記事

に「トラックバック」として、一連のタイトルを載せた。入力を続けていると、まだ改善点が出ると思うが...

*1: 例えば、=IF(DAY(月日)=1,TEXT(月日,"m月"),"")
