血圧のグラフは、
- 2014.09.19 Excel/血圧の正常範囲と高低線入りグラフを作る
- 2014.09.23 Excel/血圧を範囲表示、脈拍・体温は棒グラフの非連続グラフを作る
を行った。
その後、家計簿77のグラフデータの持ち方を変え、現在は「健康記録****」と呼んでいるが、その中にある
- 「上血圧」「下血圧」「脈拍」のデータから
- 血圧値は「積み上げ縦棒」グラフ
- 血圧値を 折れ線+高低線いりグラフ にすると、他の項目(例えば脈拍)は折れ線グラフに出来ない。
そこで、今回は血圧値を棒グラフにする。
- 血圧値を 折れ線+高低線いりグラフ にすると、他の項目(例えば脈拍)は折れ線グラフに出来ない。
- 標準血圧は「積み上げ面」グラフ
- 脈拍は「マーカー付き折れ線」グラフ
を作る。
サンプルデータ
血圧の記録をとっていない方のために、サンプルデータを用意した。
- まりふのひとの公開 OneDrive に入り、
- skyMAPS・フォルダ 4 家計簿77・フォルダを開く。
- 健康記録サンプルデータ(血圧脈拍)(拡張子.xlsx,Excel ワークブック)を選択する。
- [ダウンロード]から、自分の PCの家計簿77・フォルダに名前を付けて保存する。
グラフデータ表を作る
- 健康記録**** ファイルを開く。
- サンプルデータの方は、健康記録サンプルデータ(血圧脈拍) を開く。
- 「健記リスト」の範囲を確認する。
- [健康記録]シートを前に出し、
- 名前ボックスの「健記リスト」を選択する。
- 上血圧、下血圧、脈拍、その他グラフを作る項目の列番号を確認する。
- 新しいシートを作成する。(空のシートがある場合はそれを使って構わない)
- 新しいシートの名前を、例えば “血圧脈拍D” 等と解り易い名前にする。

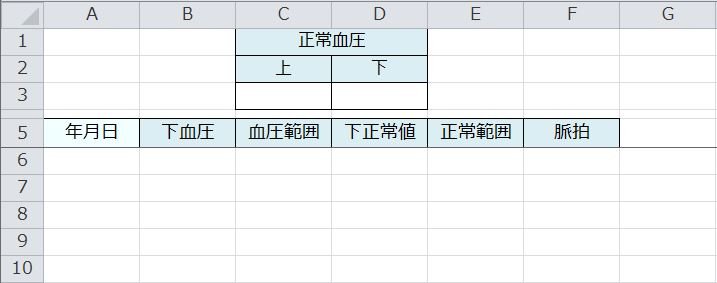

- 下図のような表を作る。
- 5行目(必須)に「年月日」,「下血圧」,「血圧範囲」,「下正常値」,「正常範囲」,「脈拍」の項目名を入力する。
- 項目名は任意。
- 順序は、下血圧値の右に血圧範囲。下正常値の右に正常範囲を作る。
- セルC1〜D3 の表は、1〜3行目にあればどこでもよい。
- 5行目(必須)に「年月日」,「下血圧」,「血圧範囲」,「下正常値」,「正常範囲」,「脈拍」の項目名を入力する。
塗りつぶし、枠線、中央揃え、ウィンドウ枠の固定 等は任意。強いて行う必要はない。
グラフデータを作る
下記では数式をコピーしない前提で、すべて相対番地にしてある。
- 正常血圧 の範囲は、自分で調べる。
- 例えば「血圧 正常値 年齢別」があるが、この値を使う/使わないは自分で決める。
- 年月日 ‥‥ グラフの開始日〜終了日で、自分で決める。
- 例えばサンプルデータは 10/7〜12/8 の記録があるので、開始日は 2014/10/01、終了日は 2014/12/31 とすると、12月分のデータを追加すると、グラフも自動的に変わる。
- セルの書式設定は、グラフにも反映される。
- 下血圧
- 例えばセルB6は、“=VLOOKUP(A6,健記リスト,3,FALSE)”
- 結果の “#N/A” は、例えば 2014/10/01 のデータが無い ことを表す。
- 血圧範囲 ‥‥ 上血圧と下血圧の差
- 例えばセルC6は、“=VLOOKUP(A6,健記リスト,2,FALSE)-B6”
- 下正常値 ‥‥ 正常血圧の下の値
- 例えばセルD6は、“=D3”
- 正常範囲 ‥‥ 正常血圧の上と下の差
- 例えばセルD6は、“=C3-D3”
- 脈拍
- 例えばセルB6は、“=VLOOKUP(A6,健記リスト,4,FALSE)”
グラフのカスタマイズ
- グラフは、まず、マーカー付き折れ線グラフで作成する。
- グラフが複雑なので、[グラフの移動]で、新しいシートにするのがお勧め。
- グラフが複雑なので、[グラフの移動]で、新しいシートにするのがお勧め。
- 系列 "下血圧"
- 積み上げ縦棒 グラフに変更する
- [図形の塗りつぶし]を[塗りつぶしなし]にする。
- 系列 "血圧範囲"
- 積み上げ縦棒 グラフに変更する
- 系列 "下正常値"
- 積み上げ面 グラフに変更する
- [図形の塗りつぶし]を[塗りつぶしなし]にする。
- 系列 "正常範囲"
- 積み上げ面 グラフに変更する
- グラフの横線が見えなくなるので、半透明にする。
- [図形の塗りつぶし]⇒[グラデーション]⇒[その他のグラデーション]をクリックする。
- [塗りつぶし]の8塗りつぶし(単色)を選択し、
- 塗りつぶしの色 ‥‥ 任意
- 透過性 を 75% 程度にする。(たぶん)
- 凡例
- 「下正常値」および[下血圧]は塗りつぶしなしにしたため見えない。
そこで、個々に選択し、[Delete]キーで削除する。(任意)
- 「下正常値」および[下血圧]は塗りつぶしなしにしたため見えない。
